Macchina di laminazione per pre-rivestimento di film termico

Nel perseguimento dell'efficienza produttiva e degli standard ambientali oggi, il tradizionale processo di rivestimento che incolla e asciuga il collegamento è diventato un collo di bottiglia. Hongqiang, in qualità di innovatore della tecnologia cinematografica cinese, ha lanciato una macchina di laminazione pre-rivestimento con film termico ZDFM-E di alta qualità progettata specificamente per l'uso di film pre-rivestito (senza colla) e con un design ottimizzato. Abbandona complessi sistemi di incollaggio ed essiccazione e può essere rivestito solo tramite calore e pressione precisi. Ciò rende la sua struttura più semplice, un consumo energetico inferiore (la potenza totale è di soli 30 kW), una velocità più stabile (20-100 m/min), adatta per scenari di produzione rapida e a pressione calda.

Invia richiesta

Descrizione del prodotto

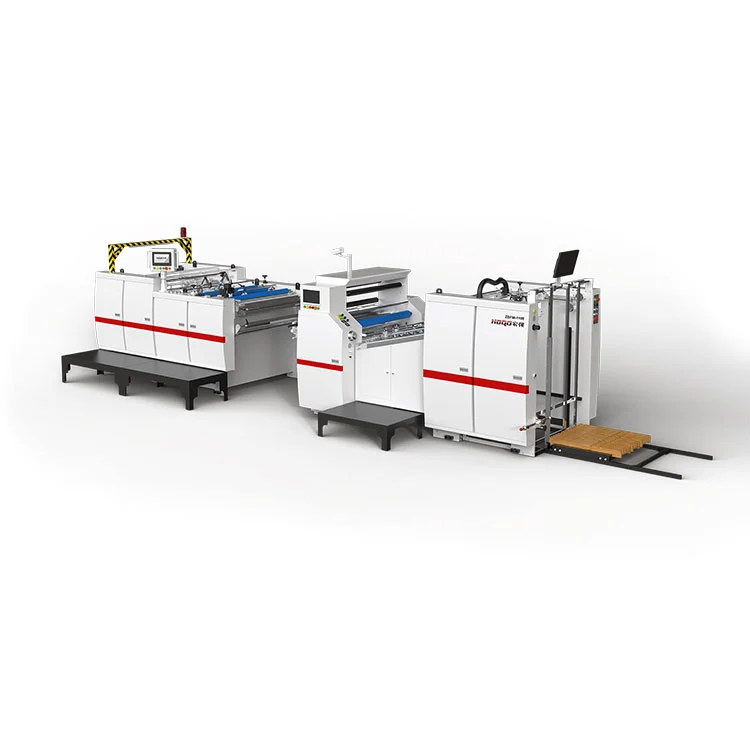

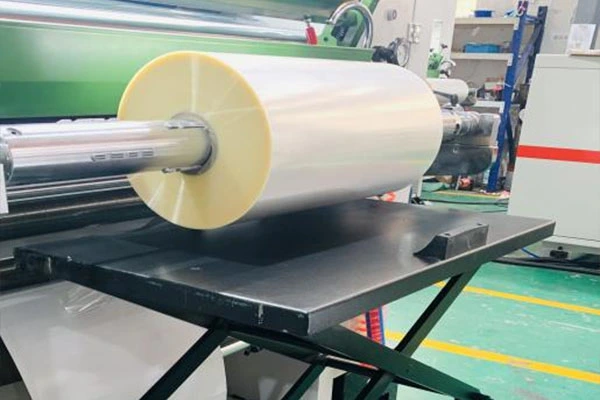

La laminatrice per pre-rivestimento con film termico ZDFM‑E di Hongqiang è progettata per l'uso con film pre-rivestiti (senza colla), eliminando la necessità di unità separate di incollaggio e asciugatura. Questo design semplificato riduce il consumo energetico complessivo a circa 30 kW e supporta velocità operative da 20 a 100 m/min, rendendolo adatto per applicazioni di laminazione termica rapida. La macchina incorpora una tecnologia di riscaldamento elettromagnetico brevettata, che raggiunge la temperatura operativa in circa cinque minuti e consuma circa il 33% in meno di energia rispetto ad alcuni sistemi convenzionali, insieme a un telaio in ghisa per la stabilità strutturale. Una configurazione ottimizzata può contribuire a ridurre i costi di acquisizione, a ridurre i requisiti di manutenzione e a garantire un funzionamento stabile, mentre funzionalità opzionali come i carrelli idraulici per pellicole aggiungono praticità. Per le operazioni incentrate sullo sviluppo di pellicole pre-patinate, questa apparecchiatura offre un approccio equilibrato all'efficienza e al rapporto costo-efficacia.

Parametro del prodotto (specifica)

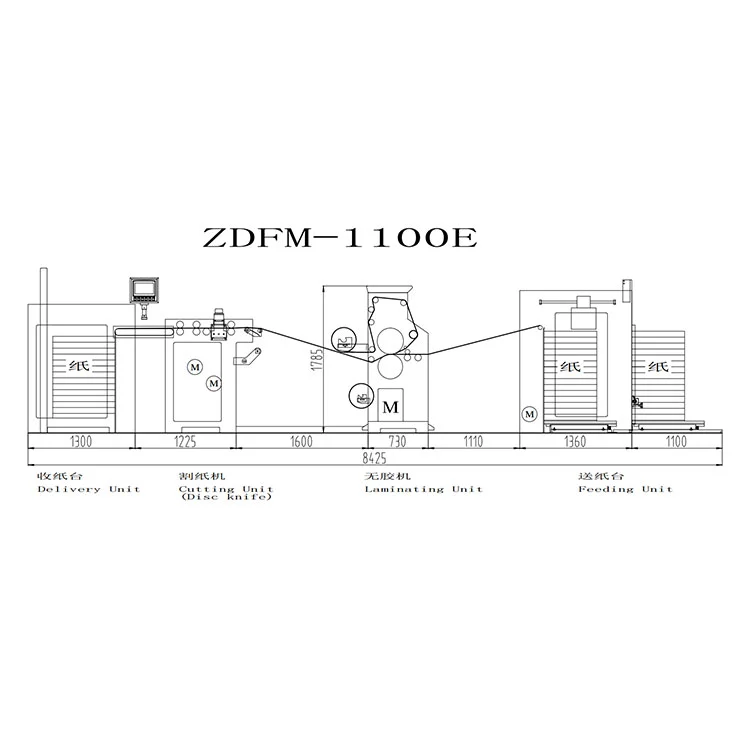

Nome del modello	*ZDFM-820820E**	*ZDFM-1100880E**	*ZDFM-11001250E**	*ZDFM-12501450E**	*ZDFM-13501650E**
Dimensioni massime del foglio di carta (L*L)	800 mm*820 mm	1080*880mm	1080 mm*1250 mm	1200 mm*1450 mm	1300 mm*1650 mm
minimo Dimensioni foglio di carta (L*L)	220 mm*230 mm	350*280 mm	350 mm*280 mm	350 mm*280 mm	350 mm*280 mm
Velocità di laminazione	15-90 m/min (servo-controllato)	20-100 m/min (servo-controllato)	20-100 m/min (servo-controllato)	20-100 m/min (servo-controllato)	20-100 m/min (servo-controllato)
Spessore della carta	100-550 g/㎡	80-550 g/㎡	80-550 g/㎡	80-550 g/㎡	80-550 g/㎡
Potenza di produzione	15KW	15KW	15KW	15KW	15KW
Potenza totale	35KW	35KW	35KW	35KW	35KW
Fornitura d'aria	1000 l/min 0,8 MPa	1000 l/min 0,8 MPa	1000 l/min 0,8 MPa	1000 l/min 0,8 MPa	1000 l/min 0,8 MPa
Alimentazione elettrica	380 V 50 Hz/3P4 W	380 V 50 Hz/3P4 W	380 V 50 Hz/3P4 W	380 V 50 Hz/3P4 W	380 V 50 Hz/3P4 W
Dimensioni complessive (LWH)	7570 mm1850 mm2000 mm	824521502000 mm	990522001800mm	10900 mm2300 mm2000 mm	11900 mm2400 mm2000 mm
Peso	≈4500 kg	≈5900 kg	≈6100 kg	≈7500 kg	≈8200 kg
Precisione di sovrapposizione	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm
Spessore del film a base d'acqua (comune)	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5
Spessore del film di colla pre-rivestimento (comune)	15-35μm	15-35μm	15-35μm	15-35μm	15-35μm
Altezza di alimentazione continua	1100 mm	1100 mm	1100 mm	1100 mm	1100 mm
Altezza carta raccoglitore (incl. pallet)	1250 mm	1250 mm	1250 mm	1250 mm	1250 mm
Contenitore	40HQ	40HQ	40HQ	40HQ	40HQ
Codice SA	8439300000	8439300000	8439300000	8439300000	8439300000
Compatibilità dei materiali	Pellicole OPP, BOPP; substrati di carta; materiali di imballaggio rigidi	Pellicole OPP, BOPP; substrati di carta; materiali di imballaggio rigidi	Pellicole OPP, BOPP; substrati di carta; materiali di imballaggio rigidi	Pellicole OPP, BOPP; substrati di carta; materiali di imballaggio rigidi	Pellicole OPP, BOPP; substrati di carta; materiali di imballaggio rigidi

Funzione e caratteristiche:

1. Conformità agli standard nazionali

Progettazione meccanica completa con protocolli di sicurezza e componenti certificati dagli standard industriali high-tech cinesi.

2. Stabilità incrollabile

Il telaio principale in ghisa garantisce un funzionamento ultrastabile e privo di vibrazioni anche in cicli di lavoro pesanti, con una durata di vita di oltre 20 anni.

3. Alimentazione carta di precisione

Il sistema di alimentazione servocontrollato garantisce un trasporto della carta fluido e senza inceppamenti con regolazione automatica.

4. Tecnologia di allineamento intelligente

Il meccanismo di allineamento della carta servoassistito raggiunge una precisione di posizionamento di ±1,5 mm per una corrispondenza perfetta dei bordi.

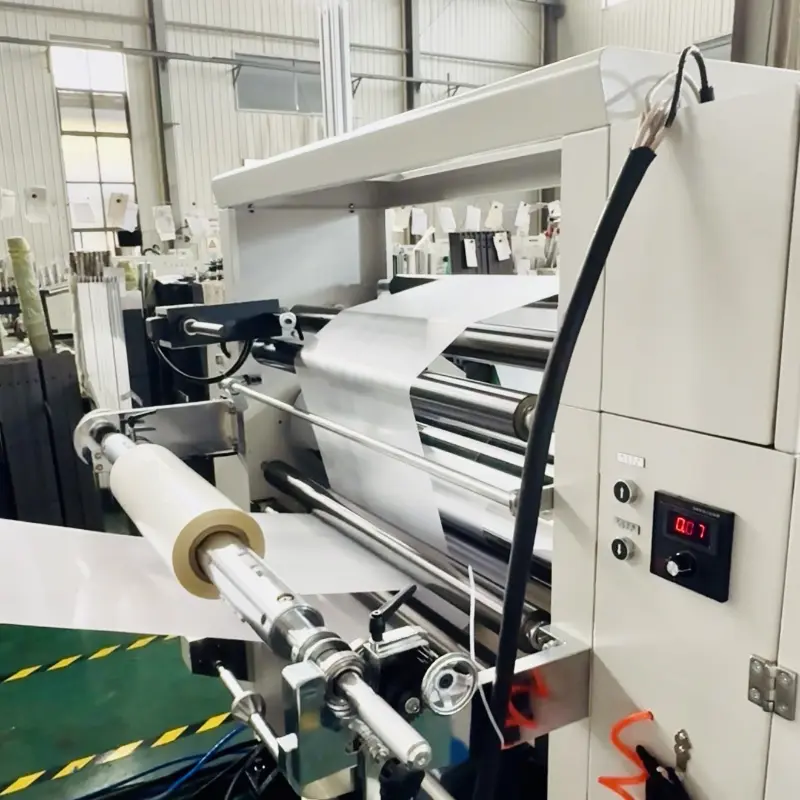

5. Sistema di riscaldamento rivoluzionario (rullo riscaldante elettromagnetico segmentato a 3 zone)

Riscaldamento istantaneo (raggiunge 100°C in 5 minuti: 6 volte più veloce dei rulli convenzionali.)
Precisione elevata e costante della temperatura (mantiene l'uniformità della colla per migliorare l'effetto superficiale della laminazione anche a velocità elevate).
Risparmio energetico (attiva la seconda zona per formati piccoli ≤720 mm, riducendo il consumo energetico del 33%).
Durata della vita più lunga（Il riscaldamento mirato riduce l'usura dei rulli in gomma, riducendo i costi di manutenzione.）

6. Modalità operative intelligenti

ZDFM-E: automazione completa one-touch (alimentazione automatica, applicazione colla, pompaggio e scarico della pressione, taglio e impilamento).

ZDFM-S: calibrazione assistita intelligente (immettendo le dimensioni del foglio tramite l'HMI, le 11 servounità regolano automaticamente le loro posizioni entro 1 minuto).

7. Produttività senza tempi di inattività

Il sistema di cambio continuo delle piastre elimina i tempi di inattività, aumentando la produzione del 100%.

8. Controllo del processo in tempo reale

Monitoraggio retrovisore integrato con connettività IoT per la diagnostica operativa remota 24 ore su 24, 7 giorni su 7.

9. Componenti principali dei leader mondiali

Impianti elettrici: Schneider Electric (FR), Omron (JP).

Dispositivo coltello a disco (standard)

1.Il coltello a discoè dotato di4 lame, che può tagliare il film alposizione congiunta del prodottodirotazione del dispositivo coltello a disco.

2.Taglio orizzontalepuò tagliare meglio il film senzadanneggiare la superficie della carta, controllato da Aconvertitore di frequenza separato, e illa velocità può essere selezionata liberamenteper far fronte a situazioni diverse.

Dispositivo di taglio della mola (standard)

1.La taglierina della mola‌macina in modo efficiente ilsuperficie del film nel girosenza danneggiare lo strato stampato. Collabora con i rulli di rimbalzo‌, consentendorapida separazione del materiale. ‌Particolarmente adatto perlavorazione di adesivi sensibili alla pressione (PSA) .

2.I rulli rimbalzantiadotta ameccanismo di estrazione della carta sviluppato autonomamente, che utilizza ildifferenza di velocitàArompere rapidamenteil film eseparare la carta. Raggiunge il prodottonessuna pellicola di coda e nessuna pellicola in rotolo.
